ポート解放してネットワークカメラQwatchを外出先からみる方法[図解]

ネットワークカメラIO DATA Qwatch TS-WLC2 を外出先から見るための設定方法です。

この機種はUPnP対応のルータであれば説明書通りの設定でOKですが、UPnP非対応のルータやセキュリティの為にUPnPを無効にしている場合の設定方法をまとめました。

手順の概要：
1. カメラを固定IPアドレスにする
2. ルータでポート解放する


ちなみに、Planex CS-WMV04N、Planex CS-WMV043G-NVの場合は、過去記事をご参照ください。
「ネットワークカメラを使う [外出先からアクセス編]」
http://fujikuro.blog.so-net.ne.jp/2011-11-18-2


AirMac Express, AirMac Extreme, AirMac Time Capsile の場合は下記の記事をご参照ください。
AirMacベースステーションでポート開放する方法[図解]
http://fujikuro.blog.so-net.ne.jp/2015-10-27

　

検証環境とネットワーク構成

検証に使ったネットワークカメラ
　IO DATA Qwatch TS-WLC2
検証に使ったコンピュータ
　MacBook Pro Retina Mid 2012 (OS X 10.8.5), Safari
検証に使ったモデムルータ
　SoftBank ADSL モデムルータ Trio 3G Plus

カメラを固定IPアドレスにする方法

参考；
「IPカメラ共通 画面で見るマニュアル」 http://www.iodata.jp/lib/manual/pdf2/ip_camera.pdf
P.49 「IPアドレスの変更方法」

準備

1. ルータにコンピュータまたはスマートフォンと、ネットワークカメラを接続する。
　Ethernet LANケーブルで有線接続しても、Wi-Fiで無線接続でもOKですが、ケーブルで接続するほうが確実です。

2. コンピュータまたはスマートフォンに、Magical Finder（IO-DATAの製品をLAN内で見つけるアプリ）＊＊ をインストールしておく
　　コンピュータ用　：　http://www.iodata.jp/lib/product/m/3022.htm
　　iOS用　：　https://itunes.apple.com/us/app/magical-finder/id486231519?mt=8

＊＊ 詳細は過去記事をご参照ください。
Magical FinderをMacやiOSデバイスで使う[図解]
http://fujikuro.blog.so-net.ne.jp/2014-12-26

設定手順

以下はMac（OS X 10.8.5）の例です。
iOSデバイスの場合は過去記事をご参照ください。
　「Magical FinderをMacやiOSデバイスで使う[図解]」
　http://fujikuro.blog.so-net.ne.jp/2014-12-26

1. Magical Finderを起動して「ブラウザ」ボタン


関連公式Q&A;
　パソコンで「Magical Finder」を起動してもIPアドレスなどの情報が表示されないのですが？
　http://www.iodata.jp/support/qanda/answer/s18635.htm

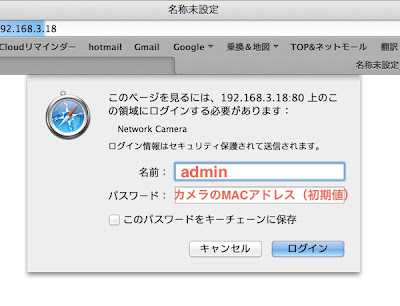

2. admin, パスワードでカメラにログイン
　　設定＞システム情報で、IPアドレス、サブネットマスク、デフォルトゲートウェイ、プライマリDNSをメモする





3. [基本設定]＞[ネットワーク]メニューで、以下の設定をして「設定」ボタン
　　　　ネットワークタイプ：IPアドレス固定設定
　　　　IPアドレス：（例 192.168.3.100）
　　　　(ドットで区切った３つまではメモした数値、４つ目は他のデバイスとかぶらないような任意の数字)
　　　　サブネットマスク：メモした値
　　　　デフォルトゲートウェイ：メモした値
　　　　プライマリDNS：メモした値
　　　　セカンダリDNS：メモした値
　　　　HTTPポート：変更しない

ルータでポート解放する手順

以下は、SoftBank ADSL モデムルータ Trio 3G Plus の例です。

1. ブラウザのurl窓に"172.16.255.244"と入力して、ルータの設定画面を表示します。
　「詳細設定モード」ボタンをクリック



2. ポート転送の画面で下記のように設定します。
　ポート番号（HTTPとRTSPの２つ）はネットワークカメラ付属の「かんたん接続シート」という小さな紙切れに記載されています。（ここでは例として12345, 67890としました）
　転送先IPアドレスには上記「カメラを固定IPアドレスにする方法」で指定したIPアドレスを入力します。



3. （任意）UPnPを無効にします。
　セキュリティのために手動でポート解放した場合は、UPnPを無効にしておきます。




以上でポート解放の設定は完了です。ルータが再起動すれば外出先からカメラの映像が見えるようになります。

DDNSの登録はしなくてもよいのか？

外出先からネットワークカメラなどのデバイスにドメインでアクセスするには、通常DDNSというサービスを利用します。

PLANEXなど一部のカメラではこのサービスにユーザが自主的に登録する必要がありました。

INTERNET Watchの記事＊によれば、IO DATA Qwatchの場合は、最初にネットワークにつないだ時点で自動的に登録されているようなので、ユーザが手動でしなくてもよいようです。

＊ パン・チルト対応のワイヤレスWebカメラ　アイ・オー・データ機器「Qwatch TS-WPTCAM」
http://internet.watch.impress.co.jp/docs/column/shimizu/20130528_601142.html






【関連記事】
ネットワークカメラIO-DATA QwatchをWPSのないルータに無線接続する [図解]
http://fujikuro.blog.so-net.ne.jp/2014-12-29

自宅ネットワークのIPアドレス一覧を、パソコン/iPhone/iPadから確認する方法
http://fujikuro.blog.so-net.ne.jp/2012-05-13

ネットワークカメラを使う [外出先からアクセス編]　→PLANEX
http://fujikuro.blog.so-net.ne.jp/2011-11-18-2

ネットワークカメラを使う [自宅内からアクセス編]　→PLANEX
http://fujikuro.blog.so-net.ne.jp/2011-11-18-1

多段NAT（２重ルータ）をMacで調べる
http://fujikuro.blog.so-net.ne.jp/2014-12-13

タグ：ネットワークカメラ MAC

コメント 12

ふじくろ　様
お邪魔いたします。（価格ＣＯＭの貴書き込みから、貴ブログにたどり着きました）
留守宅内の見張り用に、「IO DATA Qwatch TS-WLC2」検討中です。
以下、お伺いいたしますので、ご回答コメント頂ければ幸いです。

●拙宅も貴宅と同じ「ＹＢＢのＡＤＳＬ」で、12Ｍタイプなのですが、ＮＴＴ局から2.8ｋｍ離れていてデータ損失は30dbです。（下り速度：実測平均4～5Ｍ程度）

（1）ご教示の設定に注意すれば、本機は問題なく使えるでしょうか？（外出先でのiphoneを用いた監視を含め）
（2）拙宅のアップロード（上り）速度（実測）はせいぜい0.7Ｍ程度ですが、監視画像（＆音声）は映る（＆聞こえる）でしょうか？

by シェルティーのパパ (2015-10-06 00:50)

>>シェルティーのパパ さん

現在はインターネット回線をフレッツ光に変えてしまいましたので、ADSLでの検証ができないのですが、当方のADSL環境は以下の通りでした。
　線路距離長 : 2.3km
　伝送損失 : 35dB
　ダウンロード：4~5Mbps
　アップロードは残念ながら記録がありませんでした。

このADSL環境で、外出先からiPhoneで自宅の監視カメラを見た場合、その場での携帯回線の電波に大きく左右されていました。
携帯回線で十分なスピードが確保できているとき（LTE）は問題ありませんでしたが、3Gの低速でつながっているときはおかしな画像が表示されて見ることができませんでした。
監視カメラ側の画像解像度は一番小さなものを選択していました。

ただ1点気になりますのは、Yahoo/SoftBank は自宅カメラ画像を外部と常時通信させるような（帯域を圧迫するような）使い方には厳しい規約・運用だったように思います。

以上、大雑把な回答にしかなりませんでしたがご参考までに。
by ふじくろ (2015-10-06 12:02)

ふじくろ　様

懇切な回答コメント、ありがとうございました。
（ＹＢＢの規約・運用は気になりますが、本ネットカメラを買ってみようと思います）
by シェルティーのパパ (2015-10-06 17:38)

初めまして。
ネット関係知識なく、
TS-WLC2 air mac extreme 外出先などで
検索していたらこちらにたどり着きまして
どうか教えていただけると幸いです。

検索のごとく、
TS-WLC2 を買いまして、
自宅のwifi環境ではPC、そしてiPhone (SOFTBANK 6plus)で
見ることはできておりますが、
外出先で、iPhone の qwatch view アプリで、
4G LTEで、またはPCで、カメラを見ることができません。

きっとルーターのポート開放というのをやってやらないといけないのですが、、
イマイチよくわからなく、、

環境としましては、
NTTの
SCM-GE-PON<H>A GV-ONU タイプD<1>
これはルーターではない？

airmac extreme ベースステーション MD031J/A

プロバイダーはOCNです。

これだけの情報で良いでしょうか？

その手順を教えていただけると幸いです。

自宅で留守番するペットを外にいる時に見たいと思って買ったのに、
家にいる時しか見れないのでは意味がないと思いまして、、

何卒よろしくお願いいたします。



by matoo (2015-10-17 05:55)

>>matoo さん

>きっとルーターのポート開放というのをやってやらないといけないのですが、、

UPnP対応のルータであれば（その機能を無効にしていない限り）、カメラの説明書にある通りの設定を行えば外出先から見ることができるはずです。

>NTTの
SCM-GE-PON<H>A GV-ONU タイプD<1>
これはルーターではない？

1. SCM-GE-PON<H>A GV-ONU タイプD<1> がONU内蔵ルータなのかONU単体なのかが当方にはわかりませんので、確認する必要があります。

2. 上記機種がルータであった場合、AirMac Extreme もルータですからどちらか片方だけにルータとしての役割を設定しなくては、通常外出先から自宅にアクセスできません。

ほとんどの場合、光電話やテレビオプションをつけているとルータタイプのONUになると思います。

ちなみに当方はフレッツ光ファミリー ハイスピードタイプの光電話やフレッツテレビは無しで、ONU はルータタイプではなくONU単体です。
機器はGE-PON<O>E GE-PON-ONU タイプD<1>2 です。
by ふじくろ (2015-10-17 16:00)

ふじくろさま

お返事ありがとうございます！
NTTに問い合わせたところ、
SCM-GE-PON<H>A GV-ONU タイプD<1> というのは、
ルーター機能のないモデムとのことで、

多分、AirMac Extremeのポートを開放してやれば良いのではないかと
思うのですが、、
どうも、UPnP対応ではないっぽく、、

それに代わる機能として「NAT-PMP」と呼ばれるNAT Port Mapping Protocol(NATポートマッピングプロトコル)があります。
とのことです、、
http://ezxnet.com/airmac/entry9871/

何にしろ、、私にはちんぷんかんぷんでして、、、
カメラの説明書には何も書いてないし、、

何からこうしてこういう手順でと、、
もしできましたら教えていただけたりすると
すごく助かります。

ネットで調べてまくってるのですが、、
本当にわからなくて困っております。。

本当にすいません。
by matoo (2015-10-18 04:43)

>>matoo さん

AirMacベースステーションのポート開放は、
AirMacユーティリティの「ネットワーク」パネル＞ポート設定で、説明：任意入力、パブリックTCPポートとプライベートTCPポート：「簡単接続シート」のHTTPポート番号、プライベートIPアドレス：ご自身で設定されたカメラの固定プライベートIPアドレス です。
by ふじくろ (2015-10-18 15:17)

ふじくろさま

めちゃくちゃわかりやすい説明ありがとうございます！！！
おかげさまでやっと4Gから TSWLC2のカメラを見ることができました！！！
本当に感謝の言葉しかありません！

ありがとうございました！
by matoo (2015-10-19 05:20)

おかげさまでポート開放してちゃんとみることができました！
見るまでRTSPのポート開放にきづけなかったです
by nickel (2016-08-19 18:27)

>>nickel さん
うまくいったようで良かったですね。
RTSPですが、メーカーの案内（解放する）に沿ってブログ記事には載せましたがセキュリティのためには閉じておいたほうが良いかもしれません。
by ふじくろ (2016-08-19 18:48)

はじめまして、防犯カメラの事を調べていたらたどりつきました。防犯カメラの外部からアクセスするように設定できるようにご教授いただけないでしょうか。
外部インターネット→NTT ONU（D）→ソフトバンク光ルーター（E-WMTA2.3）→Wifi→防犯カメラ（TS-WLC2）×4
屋内のwifiからは、防犯カメラの映像は見れます。スマホなどの外部インターネットにすると見えなくなります。
色々調べてみてポートの開放などや固定IPアドレスを設定しましたが、
見る事ができないです。
ご教授いただければ幸いです。
by 防犯カメラにつきまして (2018-12-22 21:36)

>>防犯カメラにつきまして さん

こちらを参考にしてみてください。
iPhoneやiPadを使用して、外出先から映像を見られないのですが。
【TS-WLC2、TS-WLCE】
https://www.iodata.jp/support/qanda/answer/s18629.htm

外出先から(インターネット経由で)アクセスができないのですが？
https://www.iodata.jp/support/qanda/answer/s18639.htm

ネットワークカメラに外部ネットワークからアクセスできず、ポート解放を行いたいのです
https://www.iodata.jp/support/qanda/answer/s19822.htm

外から見れなくなった2016/02/05 10:43（1年以上前）
http://bbs.kakaku.com/bbs/K0000593094/SortID=19558403/
by ふじくろ (2018-12-22 22:09)
